モーターを理解する上で欠かせない出力、効率、損失について

モーターは、電化製品から工業設備、自動車に至るまで、私たちの生活に欠かせない部品です。ではモーターの性能を示す“出力”には、様々な前提条件があることをご存じでしょうか？

今回のコラムでは、その中で特に重要な前提である“定格出力”について３回にわけて解説します。

モーター出力とは、モーターの性能を評価する基本的な指標です。具体的には、トルク(モーター軸をねじる力)×モーター回転数の関係で示される、モーターが出せる機械的エネルギーのことです。式で表すと、こうなります。

モーター出力[W] = トルク[Nｍ] × モーター回転速度[rad/sec]

（補足： [rad/sec]はrpm(1分当りの回転数)に2π/60を掛けたものです）

同じモーター出力を、電気エネルギーと効率の観点から見ると、モーターへの入力電力（電気的エネルギー）×モーター効率（電力変換効率）となります。式で表すと、このようになります。

モーター出力[W] = モーター入力電力[W] × モーター効率[％]

この式から電気エネルギーを有効に使用する上で、モーター効率がとても重要であることがわかります。

例えば、2023年度の日本国内全体の電力総需が8496億kWh、このうち産業用モーターが使用する電力は約40％といわれているので年間約3400億kWh、そのうち効率が１％でも改善すると約34億kWhの電力消費の削減になります。

この34k億kWhを太陽光発電に換算すると約3.4平方キロメートル(東京ドームの約72個分)に、原子力発電１基であれば約半年分の発電量に相当します。たとえ１％であっても、モーター効率をあげることが、とても大切だとかわかりますね。

３．モーター損失について

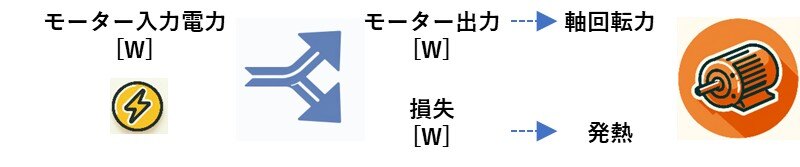

続いて損失について解説します。損失は以下の式で表されます。

損失[W] = モーター入力電力[W] – モーター出力[W]　

入力した電力のうち、出力として利用できなかったエネルギーが損失です。損失の内訳として、電気抵抗や摩擦による発熱エネルギーが挙げられ、これらがモーターの温度上昇につながります。

 また損失をモーター効率で表すと、以下の式になります。

損失[W] = モーター入力電力[W] ｘ（１－モーター効率[％]）

モーター効率が高くなると、反対にモーター損失は低下することがわかります。

次回は、モーターの損失による温度上昇が性能にどのように影響するのか、そして『定格出力』がなぜ重要なのかについて掘り下げます。ぜひご期待ください。
